零拷贝：CVPixelBuffer / IOSurface / Metal 纹理三者的关系

本文目录

一、你改成了"零拷贝"，然后内存涨了
二、三个对象，一块内存：谁是真的
三、坑一：-6683，你自己造的 buffer 不是 IOSurface
四、坑二：画面倒退一帧——retain 保护的是内存，不是内容
五、坑三：内存上涨——你没拷贝，但你在"持有"
六、坑四：画面斜着撕开——bytesPerRow 不等于 width × 4
七、反方向：渲染结果怎么零拷贝地交给编码器
八、格式对应表：不是所有格式都能零拷贝
九、诚实对比：什么时候你不需要管这些
十、收尾：三条可以带走的

零拷贝：CVPixelBuffer / IOSurface / Metal 纹理三者的关系 ---------------------------------------------

一、你改成了"零拷贝"，然后内存涨了

做视频管线的人迟早会走到这一步：

第一版用 CIImage 加水印，createCGImage 出图再塞给编码器。能跑，但 Instruments 里每帧几次全尺寸拷贝，1080p 一帧 BGRA 就是 8MB，一秒 30 帧就是几百 MB 的内存带宽在空转。在 Broadcast Extension 那 50MB 的红线下，这条路直接判死。

于是你查到了"零拷贝"：CVPixelBuffer 底层是 IOSurface，用 CVMetalTextureCache 一映射，GPU 直接读，一个字节都不搬。你花一天把管线改过来，memcpy 全部消失，Instruments 里的 allocation 曲线漂亮多了。

然后线上出现三个新问题：

内存反而比以前高了，而且随录制时长缓慢上涨，最后被 jetsam 杀掉。
偶发画面倒退一帧：某一帧的内容是两帧之前的，或者上半张是这一帧、下半张是下一帧。
你自己生成的那张水印图，走同样的映射代码，CVMetalTextureCacheCreateTextureFromImage 返回 -6683，而 ReplayKit 送来的帧完全正常。

这三个问题是同一件事的三个侧面："零拷贝"这个词描述的是数据没动，但它没告诉你，数据没动的代价是"所有权"变复杂了。 拷贝的时候每一份数据只有一个主人，谁分配谁释放，生命周期一目了然。零拷贝之后，一块内存被三个对象引用，各自有各自的生命周期规则，而这三个对象的名字恰好又都长得像"图像"，让你以为它们是同一个东西的三种叫法。

它们不是。这篇把三者的关系拆开，然后按踩坑顺序把上面三个问题解释清楚。

二、三个对象，一块内存：谁是真的

先把结论放在前面，后面所有的坑都能回到这张图：

只有 IOSurface 是那块内存本身。CVPixelBuffer 和 MTLTexture 都是它的"视图"——各自带着一套元数据、一套引用计数规则，指向同一块物理页。

IOSurface：内核管的共享内存

IOSurface 是 XNU 内核里的一个对象，本质是一段可以跨进程共享、GPU 和 CPU 都能寻址的内存，附带宽高、像素格式、每行字节数、平面布局这些描述。它有自己的引用计数（跨进程的），还有一个"use count"用来表示"有人正在用它"。

它跨进程这一点是整个系统的基础。ReplayKit 的采集发生在另一个进程里（replayd），编码发生在另一个进程里（VideoToolbox 的硬件编码器在内核 / 协处理器侧），显示合成又在另一个进程里（backboardd / SpringBoard）。一帧画面在这几个进程之间传递而不拷贝，靠的就是传一个 IOSurface 的 ID 而不是传数据。

你在 App 层很少直接碰 IOSurface 的 API，但你碰的每一个 CVPixelBuffer 后面几乎都有一个——注意是"几乎"，第四节讲那个例外。

CVPixelBuffer：CoreVideo 给它套的壳

CVPixelBuffer 是 CoreVideo 层的对象，它做三件事：

包一个 IOSurface（或者一段普通 malloc 内存，这就是那个例外），对外暴露宽高、格式、平面、bytesPerRow。
挂 attachment：颜色空间、YCbCr 矩阵、range、传输函数。这些 IOSurface 本身不带，全在这一层（颜色那篇讲过，这些 attachment 丢了画面就发灰）。
属于一个池（CVPixelBufferPool）：池按 CVPixelBuffer 这个壳的引用计数来回收。壳的引用归零，池就认为这块内存空闲了，可以发给下一个申请者。

第三点是后面最大那个坑的根源，先记住这句话：池看的是壳的引用计数，不是 IOSurface 的。

MTLTexture：GPU 看这块内存的方式

MTLTexture 是 Metal 的对象。它可以从 IOSurface 直接建：

<span>let</span> desc <span>=</span> <span>MTLTextureDescriptor</span>.texture2DDescriptor(
    pixelFormat: .bgra8Unorm, width: w, height: h, mipmapped: <span>false</span>)
desc.usage <span>=</span> [.shaderRead]
<span>let</span> tex <span>=</span> device.makeTexture(descriptor: desc, iosurface: surface, plane: <span>0</span>)

这一步没有拷贝，只是告诉 GPU"这块内存按这个格式解释"。纹理持有 IOSurface 的引用，所以内存不会在你用的时候被释放——但注意，它持有的是 IOSurface，不是 CVPixelBuffer。这个区别在第五节会变成一个真实的 bug。

CVMetalTextureCache：一个缓存，不是一个新层

CVMetalTextureCache 常被当成"零拷贝的核心 API"，其实它只是上面那行 makeTexture(descriptor:iosurface:plane:) 的缓存封装：拿一个 CVPixelBuffer，取出它的 IOSurface，查缓存里有没有已经建好的纹理，没有就建一个存起来。它返回的是 CVMetalTexture，这是又一个壳——它同时持有 CVPixelBuffer 和 MTLTexture。

所以完整的引用关系是：

IOSurface（内存本体，内核对象）
  ▲                 ▲
  │ <span>retain</span>          │ <span>retain</span>
CVPixelBuffer      <span>MTLTexture</span>
  ▲                 ▲
  │ <span>retain</span>          │ <span>retain</span>
  └── CVMetalTexture ┘
        ▲
        │ 缓存持有（直到 Flush）
   CVMetalTextureCache

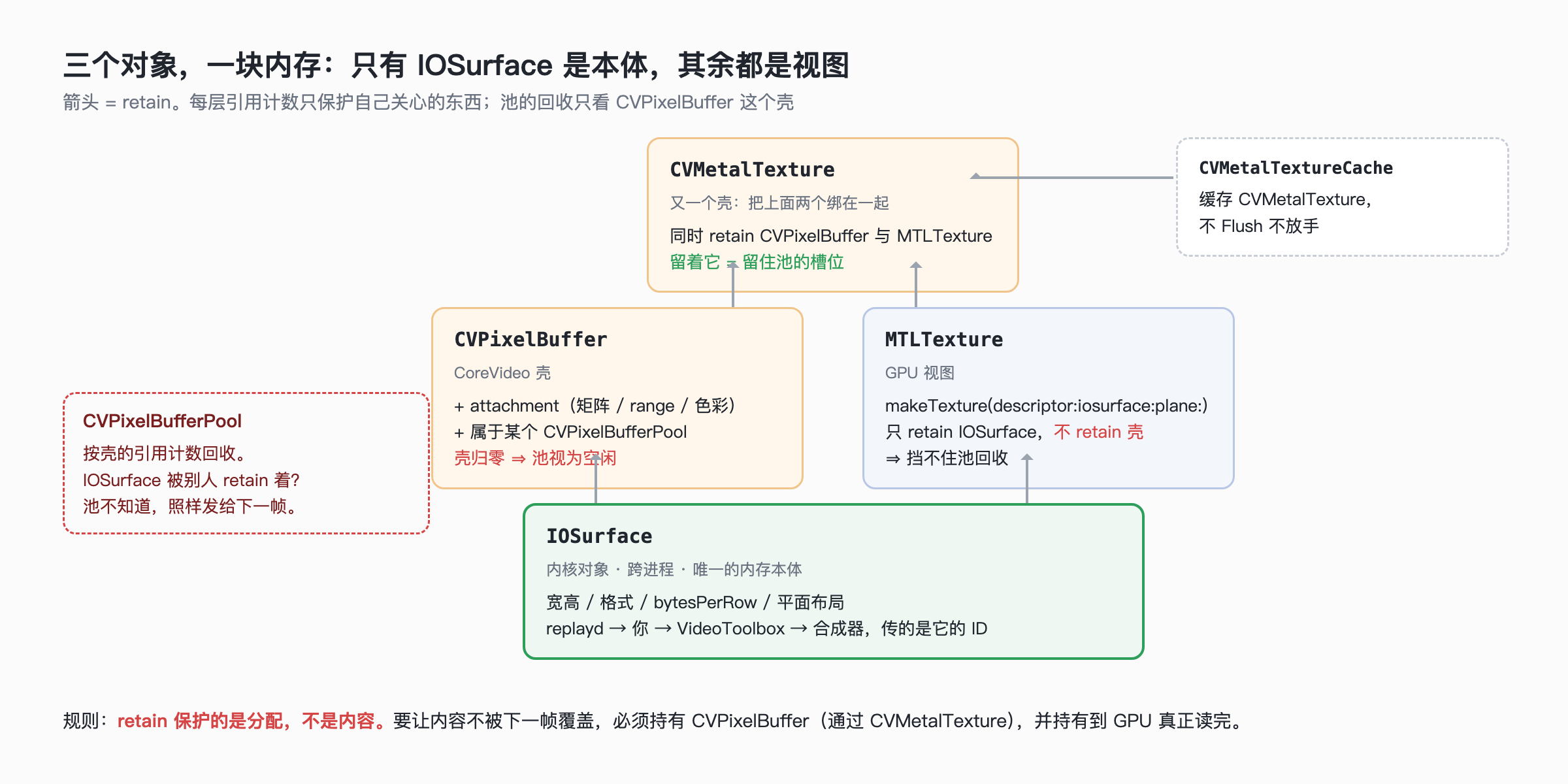

三个对象一块内存：只有 IOSurface 是本体，其余都是视图

理解这张图之后，"零拷贝"这个词应该翻译成：一块内存，多个句柄，各自的引用计数互不知情。

顺便，算一下账

为什么在录屏场景里这件事这么要紧，把数字摆出来：

<span>1080</span> <span>×</span> <span>1920</span> <span>×</span> <span>4</span> <span>字节</span> <span>(BGRA)</span>           <span>=</span> <span>8.3</span> <span>MB</span> <span>/</span> <span>帧</span>
<span>1080</span> <span>×</span> <span>1920</span> <span>×</span> <span>1.5</span> <span>字节</span> <span>(NV12)</span>         <span>=</span> <span>3.1</span> <span>MB</span> <span>/</span> <span>帧</span>
<span>30</span> <span>fps</span> <span>下，每帧一次全尺寸拷贝</span>          <span>=</span> <span>250</span> <span>MB/s</span> <span>内存带宽（BGRA）</span>
<span>Broadcast</span> <span>Extension</span> <span>内存上限</span>           <span>≈</span> <span>50</span> <span>MB</span>
<span>一帧</span> <span>BGRA</span> <span>在这个预算里的占比</span>           <span>=</span> <span>16</span><span>%</span>

一次拷贝在主 App 里是"性能问题"，在 Extension 里是"能不能活"的问题。这就是为什么录屏引擎那篇把"全链路无全帧 CPU 拷贝"列成硬指标。但也正因为这个约束，零拷贝之后新增的那些生命周期问题，在 Extension 里全都会以最坏的形式暴露——内存没有余量给你犯错。

三、坑一：`-6683`，你自己造的 buffer 不是 IOSurface

先说三个症状里最容易解决的那个。

ReplayKit、AVCaptureVideoDataOutput、VTDecompressionSession 给你的 CVPixelBuffer，全都是 IOSurface 支撑的，因为它们本来就要跨进程。但你自己创建的不一定：

<span>// 这样建出来的 buffer，后面是一段 malloc 内存，没有 IOSurface</span>
<span>var</span> pb: <span>CVPixelBuffer</span>?
<span>CVPixelBufferCreate</span>(<span>nil</span>, w, h, kCVPixelFormatType_32BGRA, <span>nil</span>, <span>&</span>pb)

<span>// 这样建的，永远不可能有 IOSurface —— 内存是你的，CoreVideo 只是借用</span>
<span>CVPixelBufferCreateWithBytes</span>(<span>nil</span>, w, h, kCVPixelFormatType_32BGRA,
                             myPointer, myBytesPerRow, <span>nil</span>, <span>nil</span>, <span>nil</span>, <span>&</span>pb)

拿这种 buffer 去 CVMetalTextureCacheCreateTextureFromImage，返回 kCVReturnPixelBufferNotMetalCompatible（-6683）。不崩，没日志，纹理是 nil。

典型的踩法是水印：用 CGContext 画一张 PNG 到你自己 CVPixelBufferCreate 出来的 buffer，然后走和视频帧一样的映射路径。视频帧全部正常，水印那一路永远 nil，于是你开始怀疑是 PNG 的 alpha、是颜色空间、是线程。

解法是建 buffer 时显式要求 IOSurface + Metal 兼容：

<span>let</span> attrs: [<span>CFString</span>: <span>Any</span>] <span>=</span> [
    kCVPixelBufferIOSurfacePropertiesKey: [:] <span>as</span> <span>CFDictionary</span>,   <span>// 空字典 = "给我一个 IOSurface"</span>
    kCVPixelBufferMetalCompatibilityKey: <span>true</span>,
    kCVPixelBufferPixelFormatTypeKey: kCVPixelFormatType_32BGRA,
    kCVPixelBufferWidthKey: w,
    kCVPixelBufferHeightKey: h,
]
<span>CVPixelBufferCreate</span>(<span>nil</span>, w, h, kCVPixelFormatType_32BGRA, attrs <span>as</span> <span>CFDictionary</span>, <span>&</span>pb)

以及一个便宜的断言，放在管线入口：

<span>@inline</span>(__always)
<span>func</span> <span>assertSurfaceBacked</span>(<span>_</span> <span>pb</span>: <span>CVPixelBuffer</span>, <span>_</span> <span>where</span>: <span>StaticString</span> <span>=</span> <span>#function</span>) {
    <span>assert</span>(<span>CVPixelBufferGetIOSurface</span>(pb) <span>!=</span> <span>nil</span>, <span>"non-IOSurface pixel buffer entered GPU path from <span>\(<span>where</span>)</span>"</span>)
}

CVPixelBufferGetIOSurface 返回 nil 就说明这块 buffer 不在零拷贝的世界里。任何进入 GPU 路径的 buffer 都先过这个断言，能省掉后面所有"为什么这一路是 nil"的排查。

CVPixelBufferCreateWithBytes 没有对应的修法——它的语义就是"用你给的内存"，而你 malloc 的内存不可能是 IOSurface。如果你手上只有裸指针（比如 FFmpeg 解出来的 AVFrame），正确路径是从池里申请一个 IOSurface 支撑的 buffer，然后拷一次进去。这一次拷贝是不可避免的：数据来自一个不在共享内存世界里的地方，迁入是要付费的。零拷贝管线的边界，就是 IOSurface 的边界。

四、坑二：画面倒退一帧——retain 保护的是内存，不是内容

这是三个症状里最诡异的一个，也是这篇最值钱的一段。

症状回顾：偶发某一帧的内容是两帧之前的；或者一帧上半是 N、下半是 N+1，像撕裂但不是显示撕裂（录出来的文件里就是这样）。低负载时几乎不出，高负载（4K、60fps、同时开着别的 App）时频繁。

典型的错误写法

<span>func</span> <span>encode</span>(<span>_</span> <span>pixelBuffer</span>: <span>CVPixelBuffer</span>, <span>pts</span>: <span>CMTime</span>) {
    <span>var</span> cvTex: <span>CVMetalTexture</span>?
    <span>CVMetalTextureCacheCreateTextureFromImage</span>(<span>nil</span>, cache, pixelBuffer, <span>nil</span>,
                                              .bgra8Unorm, w, h, <span>0</span>, <span>&</span>cvTex)
    <span>guard</span> <span>let</span> tex <span>=</span> cvTex.flatMap(<span>CVMetalTextureGetTexture</span>) <span>else</span> { <span>return</span> }
    <span>// cvTex 在这里之后不再被引用 —— 只留了 MTLTexture</span>

    <span>let</span> cmd <span>=</span> queue.makeCommandBuffer()<span>!</span>
    renderer.draw(source: tex, into: outputTexture, cmd: cmd)
    cmd.commit()
    <span>// 函数返回。pixelBuffer 的引用归零，回池。</span>
    <span>// 但 cmd 还没执行完，GPU 还没读 tex。</span>
}

看起来没问题：tex 是 MTLTexture，它持有 IOSurface，GPU 用的时候内存肯定还在。确实还在——内存在，内容不在了。

发生了什么

按时间线走一遍：

帧 N 的 pixelBuffer 从池里来，你建了纹理，提交了命令，函数返回。
pixelBuffer 这个壳的引用归零。池只看壳，认为这块 IOSurface 空闲了。
MTLTexture 还持有 IOSurface 的引用，所以 IOSurface 不会被释放。但池不管这个，池的回收逻辑和 IOSurface 的引用计数是两套账。
生产者（ReplayKit / 解码器）向池申请下一块 buffer，池把同一块 IOSurface 发出去，生产者开始往里写帧 N+1（或者 N+2）。
GPU 这时候才真正执行你的命令，从那块 IOSurface 读——读到的是正在被写入的 N+1。

于是"上半 N 下半 N+1"（写了一半）或者"整帧是 N+2"（写完了，你那条命令排得比较靠后）。

retain 保护的是"这块内存不会被释放"，不保护"这块内存的内容不会被改写"。 在池化系统里，内容的所有权由池的回收规则决定，而池只认识 CVPixelBuffer 这个壳。

这就是为什么 CVMetalTexture 这个看似多余的壳必须留着：它持有 CVPixelBuffer，CVPixelBuffer 不归零，池就不会回收。

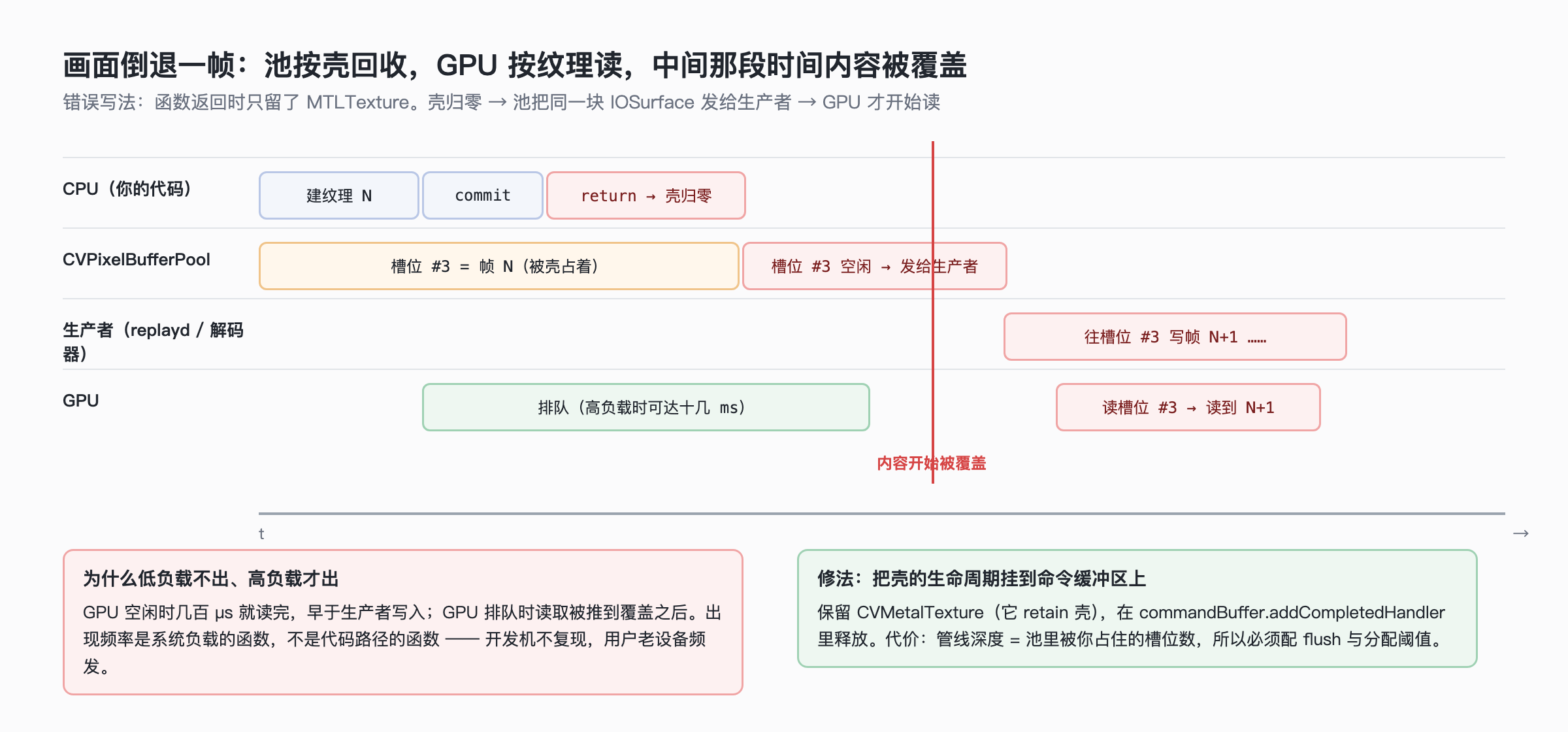

池按壳回收，GPU 按纹理读：中间那段时间内容会被下一帧覆盖

正确写法：把生命周期挂到命令缓冲区上

<span>func</span> <span>encode</span>(<span>_</span> <span>pixelBuffer</span>: <span>CVPixelBuffer</span>, <span>pts</span>: <span>CMTime</span>) {
    <span>var</span> cvTex: <span>CVMetalTexture</span>?
    <span>CVMetalTextureCacheCreateTextureFromImage</span>(<span>nil</span>, cache, pixelBuffer, <span>nil</span>,
                                              .bgra8Unorm, w, h, <span>0</span>, <span>&</span>cvTex)
    <span>guard</span> <span>let</span> holder <span>=</span> cvTex, <span>let</span> tex <span>=</span> <span>CVMetalTextureGetTexture</span>(holder) <span>else</span> { <span>return</span> }

    <span>let</span> cmd <span>=</span> queue.makeCommandBuffer()<span>!</span>
    renderer.draw(source: tex, into: outputTexture, cmd: cmd)

    <span>// 关键：让 GPU 完成之前，holder（→ pixelBuffer → 池的槽位）一直活着</span>
    cmd.addCompletedHandler { <span>_</span> <span>in</span>
        <span>withExtendedLifetime</span>(holder) {}
    }
    cmd.commit()
}

withExtendedLifetime 只是为了让编译器不要把 holder 的捕获优化掉，语义上就是"这个闭包持有它，闭包在 GPU 完成后才释放"。

这样做的直接后果是：你的管线深度决定了池里有几块 buffer 被占着。 GPU 落后 2 帧，就有 2 块 buffer 在你手里。这是零拷贝必须付的账——你不拷贝，就得借着人家的内存用，借多久池就少多久。所以下一节的内存问题，根源也在这里。

为什么低负载不出、高负载才出

低负载时 GPU 很闲，命令提交后几百微秒就执行完了，早于生产者写下一帧。高负载时 GPU 排队，命令可能延迟十几毫秒执行，正好撞上生产者的下一次写入。这个 bug 的出现频率是系统负载的函数，而不是你代码路径的函数，所以它在开发机上几乎不复现，在用户的老设备上频繁出现。凡是"只在老设备 / 高负载下偶发的画面错乱"，先查生命周期，再查别的。

五、坑三：内存上涨——你没拷贝，但你在"持有"

现在回到第一个症状：改成零拷贝之后内存反而高了，而且缓慢上涨。

三个来源，按发现的顺序。

来源 A：`CVMetalTextureCache` 不会自己放手

缓存的语义是"帮你留着，下次复用"。它持有 CVMetalTexture，CVMetalTexture 持有 CVPixelBuffer，CVPixelBuffer 占着池的槽位。你不主动 flush，缓存就一直攥着——而池里的 buffer 是轮转的，缓存会逐渐把池里每一块都碰过一遍并留下引用。

<span>// 每帧渲染完（或者每 N 帧）</span>
<span>CVMetalTextureCacheFlush</span>(cache, <span>0</span>)

Flush 释放的是当前没有被外部引用的缓存项。你在第四节用 completed handler 持有的那些不会被它释放，这正是你要的。

这条是文档写了的，但很多人不调，因为"缓存"这个词让人以为它会自己管理容量。它不会。

来源 B：池在增长

你自己建的输出池（渲染结果写进去，再交给编码器）如果不设上限，CVPixelBufferPoolCreatePixelBuffer 在池空时会新分配一块，而不是等待。GPU 落后、编码器落后，池就一直长。每块 8MB，长几块就过线了。

正确做法是给池设阈值，让它在超限时拒绝而不是分配：

<span>let</span> poolAttrs: [<span>CFString</span>: <span>Any</span>] <span>=</span> [
    kCVPixelBufferPoolMinimumBufferCountKey: <span>3</span>,
]
<span>let</span> bufferAttrs: [<span>CFString</span>: <span>Any</span>] <span>=</span> [
    kCVPixelBufferPixelFormatTypeKey: kCVPixelFormatType_32BGRA,
    kCVPixelBufferWidthKey: w, kCVPixelBufferHeightKey: h,
    kCVPixelBufferIOSurfacePropertiesKey: [:] <span>as</span> <span>CFDictionary</span>,
    kCVPixelBufferMetalCompatibilityKey: <span>true</span>,
]
<span>CVPixelBufferPoolCreate</span>(<span>nil</span>, poolAttrs <span>as</span> <span>CFDictionary</span>, bufferAttrs <span>as</span> <span>CFDictionary</span>, <span>&</span>pool)

<span>// 申请时带阈值：池里在用的超过 6 块就返回 kCVReturnWouldExceedAllocationThreshold</span>
<span>let</span> aux: [<span>CFString</span>: <span>Any</span>] <span>=</span> [kCVPixelBufferPoolAllocationThresholdKey: <span>6</span>]
<span>var</span> out: <span>CVPixelBuffer</span>?
<span>let</span> st <span>=</span> <span>CVPixelBufferPoolCreatePixelBufferWithAuxAttributes</span>(<span>nil</span>, pool, aux <span>as</span> <span>CFDictionary</span>, <span>&</span>out)
<span>if</span> st <span>==</span> kCVReturnWouldExceedAllocationThreshold {
    <span>// 下游没消化完，这一帧丢掉 —— 这是背压，不是错误</span>
    droppedFrames <span>+=</span> <span>1</span>
    <span>return</span>
}

阈值让池变成一个天然的背压阀：下游慢了，申请失败，你丢帧。丢帧在录屏里是可接受的（ReplayKit 本来就是可变帧率），内存越线被杀是不可接受的。这个取舍必须在代码里显式做，不能指望池自己做。

来源 C：IOSurface 的记账你看不全

这一条我不给定论，只说观察。

IOSurface 内存在 Xcode 的内存仪表和 phys_footprint 里的归属规则，取决于是哪个进程创建的、有没有被映射进你的地址空间。你自己建池分配的 IOSurface 全算你的，这没有疑问。ReplayKit 送来的帧，你持有期间会不会计入你的 footprint——我在不同 iOS 版本上看到过不一致的表现，不敢写成规则。

所以在 Extension 里唯一可信的数字是运行时问系统：

<span>let</span> available <span>=</span> os_proc_available_memory()   <span>// 距离被杀还有多少字节</span>

每秒采一次，画成曲线。它比任何静态推算都准，而且它是 jetsam 真正看的那个数。当这条曲线在零拷贝改造后反而变陡，先查来源 A 和 B，两个都排除了再怀疑记账。

小结这一节

三个来源的共同点：你没拷贝，但你在持有。 在池化系统里，持有比拷贝贵——拷贝占的是你自己的内存，持有占的是池的槽位，而池的槽位是生产者的命脉。第四节的 completed handler 让持有变得必要，这一节的 flush 和阈值让持有变得有界。两个一起用，才是完整的零拷贝。

六、坑四：画面斜着撕开——`bytesPerRow` 不等于 `width × 4`

这个坑不在 GPU 路径上，在你偶尔需要 CPU 读像素的时候（比如取一帧做缩略图、做静止检测）。

<span>CVPixelBufferLockBaseAddress</span>(pb, .readOnly)
<span>let</span> base <span>=</span> <span>CVPixelBufferGetBaseAddress</span>(pb)<span>!</span>
<span>let</span> w <span>=</span> <span>CVPixelBufferGetWidth</span>(pb), h <span>=</span> <span>CVPixelBufferGetHeight</span>(pb)
<span>// 错的：</span>
<span>for</span> y <span>in</span> <span>0</span><span>..<</span>h { <span>let</span> row <span>=</span> base <span>+</span> y <span>*</span> w <span>*</span> <span>4</span>; <span>...</span> }
<span>// 对的：</span>
<span>let</span> stride <span>=</span> <span>CVPixelBufferGetBytesPerRow</span>(pb)
<span>for</span> y <span>in</span> <span>0</span><span>..<</span>h { <span>let</span> row <span>=</span> base <span>+</span> y <span>*</span> stride; <span>...</span> }
<span>CVPixelBufferUnlockBaseAddress</span>(pb, .readOnly)

IOSurface 的每一行是按对齐要求填充的（具体对齐值随设备和格式变，几十字节的量级），所以 bytesPerRow 通常大于 width × bytesPerPixel。用 width × 4 当步长，每一行都少读几个字节，累积下来图像越往下偏得越多——画面斜着撕开，右边一条黑边或者错位。

反直觉的地方是它跟分辨率有关：1920 宽的帧，1920 × 4 = 7680，正好被常见对齐值整除，不填充，代码"对"；换到某些竖屏分辨率或者缩放后的奇数宽度，一填充就错。于是同一段代码 1080p 完美、720p 斜了，你会去怀疑缩放算法。

多平面格式（NV12）每个平面各有各的 bytesPerRow，用 CVPixelBufferGetBytesPerRowOfPlane。

顺带说 .readOnly 这个 flag：它不是装饰。带 .readOnly 锁，系统知道你不会写，可以跳过 CPU/GPU 缓存同步的那些工作；不带的话系统要假设你改了内容，做一遍缓存维护。在 GPU 正在读同一块 IOSurface 的时候用非只读锁去碰它，还会引入你在第四节刚解决掉的那种竞争。CPU 只读就一定带 .readOnly。

七、反方向：渲染结果怎么零拷贝地交给编码器

前面讲的都是"读"：从 CVPixelBuffer 建纹理给 GPU 读。管线还有另一半，"写"：GPU 渲染的结果要交给 VideoToolbox 编码。

第一版通常长这样：

<span>// 错：两次全尺寸拷贝</span>
<span>let</span> outTex <span>=</span> device.makeTexture(descriptor: desc)        <span>// 普通纹理</span>
renderer.draw(into: outTex, cmd: cmd); cmd.commit(); cmd.waitUntilCompleted()
<span>var</span> bytes <span>=</span> [<span>UInt8</span>](repeating: <span>0</span>, count: w <span>*</span> h <span>*</span> <span>4</span>)
outTex.getBytes(<span>&</span>bytes, bytesPerRow: w <span>*</span> <span>4</span>, from: region, mipmapLevel: <span>0</span>)   <span>// 拷贝 1：GPU → CPU</span>
<span>var</span> pb: <span>CVPixelBuffer</span>?
<span>CVPixelBufferCreate</span>(<span>nil</span>, w, h, kCVPixelFormatType_32BGRA, <span>nil</span>, <span>&</span>pb)
<span>// ... memcpy bytes 进 pb                                                      // 拷贝 2：CPU → CoreVideo</span>
<span>VTCompressionSessionEncodeFrame</span>(session, pb<span>!</span>, pts, <span>...</span>)                       <span>// 而且 pb 不是 IOSurface，编码器可能再拷一次</span>

正确路径是反过来：先从池里拿一块 IOSurface 支撑的 CVPixelBuffer，把它映射成纹理，直接当渲染目标。

<span>// 1. 从你的输出池申请（带阈值，见第五节）</span>
<span>var</span> outPB: <span>CVPixelBuffer</span>?
<span>guard</span> <span>CVPixelBufferPoolCreatePixelBufferWithAuxAttributes</span>(<span>nil</span>, outPool, aux, <span>&</span>outPB) <span>==</span> kCVReturnSuccess,
      <span>let</span> outPB <span>else</span> { <span>return</span> }

<span>// 2. 映射成可作为渲染目标的纹理</span>
<span>var</span> cvOut: <span>CVMetalTexture</span>?
<span>CVMetalTextureCacheCreateTextureFromImage</span>(<span>nil</span>, cache, outPB, <span>nil</span>, .bgra8Unorm, w, h, <span>0</span>, <span>&</span>cvOut)
<span>guard</span> <span>let</span> outHolder <span>=</span> cvOut, <span>let</span> outTex <span>=</span> <span>CVMetalTextureGetTexture</span>(outHolder) <span>else</span> { <span>return</span> }

<span>// 3. 渲染进去</span>
<span>let</span> cmd <span>=</span> queue.makeCommandBuffer()<span>!</span>
renderer.draw(source: srcTex, into: outTex, cmd: cmd)

<span>// 4. GPU 完成后再交给编码器 —— 编码器读的就是这块 IOSurface，零拷贝</span>
cmd.addCompletedHandler { <span>_</span> <span>in</span>
    <span>withExtendedLifetime</span>((srcHolder, outHolder)) {}
    <span>VTCompressionSessionEncodeFrame</span>(session, outPB, pts, .invalid, <span>nil</span>, <span>nil</span>, <span>nil</span>)
}
cmd.commit()

几个细节：

输出池的 buffer 属性必须带 kCVPixelBufferMetalCompatibilityKey，否则映射出的纹理不能当 render target（usage 里没有 .renderTarget）。
VTCompressionSessionEncodeFrame 内部会 retain outPB，编码完释放，那时 buffer 才回池。所以你的输出池深度 = 编码器的排队深度 + GPU 的排队深度。第五节的阈值要按这个算。
在 completed handler 里提交编码，而不是 commit 之后立刻提交。 GPU 没画完就送编码器，编码器读到的是上一帧的残影——这是第四节那个竞争的镜像版本：那边是"生产者写、GPU 读"，这边是"GPU 写、编码器读"。

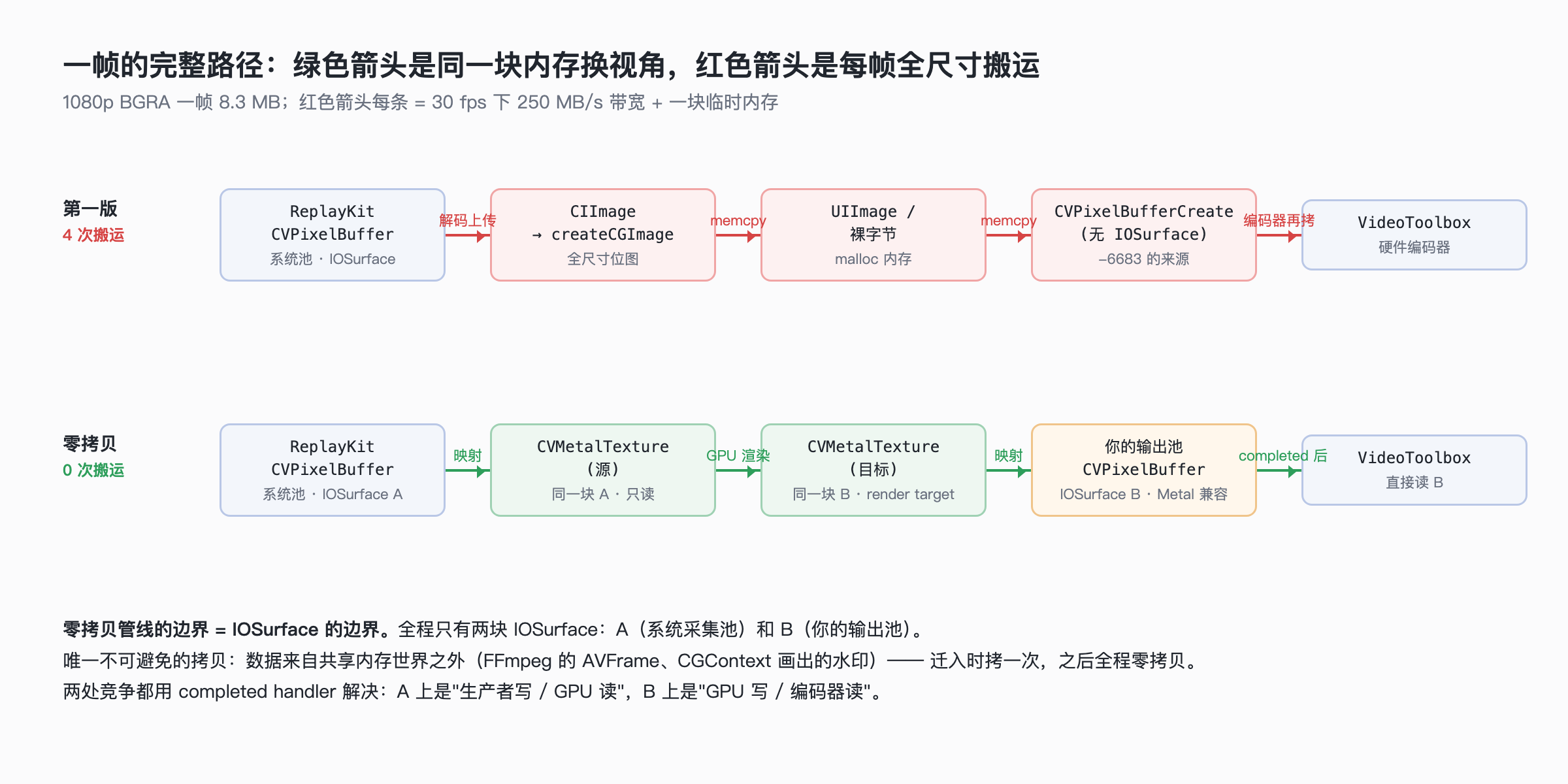

整条管线走通之后，一帧从 ReplayKit 到磁盘，全程只有两块 IOSurface 参与：采集那块（系统的池）和渲染输出那块（你的池）。中间没有任何一次全尺寸搬运。

一帧的完整路径：绿色是同一块内存换视角，红色是每帧全尺寸搬运

八、格式对应表：不是所有格式都能零拷贝

CVMetalTextureCacheCreateTextureFromImage 要你自己指定 MTLPixelFormat，指定错了要么返回错误要么采样出乱码。我用的对应关系：

CVPixelFormat	平面	MTLPixelFormat	说明
`32BGRA`	0	`.bgra8Unorm`	最省事，但比 NV12 大一倍
`420YpCbCr8BiPlanar{Video,Full}Range` (NV12)	0	`.r8Unorm`	Y 平面，全尺寸
同上	1	`.rg8Unorm`	CbCr 交织，宽高各减半
`420YpCbCr10BiPlanar{Video,Full}Range`	0	`.r16Unorm`	10 位存在 16 位里，高位对齐
同上	1	`.rg16Unorm`
`24RGB`	—	无	Metal 没有 24 位格式，无法零拷贝
`420YpCbCr8Planar` (I420，三平面)	0/1/2	`.r8Unorm` ×3	可以，但三张纹理三次采样

两个要注意的点：

10 位格式的值域。 x420 把 10 位样本存在 16 位里，是高位对齐的（值域 [0, 65472]，不是 [0, 1023]）。按 .r16Unorm 采样出来归一化到 [0, 1] 之后，直接当 [0, 1] 用即可，不要再做 /1023 或者 ×64 的换算。做了的话画面整体偏暗或者过曝，而且你会以为是 transfer function 的问题。

Video range 和 Full range 是同一种内存布局。 从 Metal 的角度 420v 和 420f 没有区别，都是 .r8Unorm + .rg8Unorm。区别在 shader 里怎么解释采样值——这就是颜色那篇讲的事。零拷贝只负责把字节原样送到 GPU，字节的意义是另一层的问题。

九、诚实对比：什么时候你不需要管这些

如果你在主 App 里、720p/1080p、30fps、单级处理，用 Core Image 就够了。

<span>let</span> ci <span>=</span> <span>CIImage</span>(cvPixelBuffer: pb)
<span>let</span> out <span>=</span> ci.applyingFilter(<span>...</span>)
ciContext.render(out, to: outputPB)     <span>// outputPB 是 IOSurface 支撑的，这条路内部是零拷贝的</span>

CIContext 用 Metal 后端时，对 IOSurface 支撑的输入输出，内部就是这篇讲的那套映射，Apple 已经把生命周期管好了。你只要不走 createCGImage / UIImage 那条路（那才是拷贝的来源），Core Image 的开销是可接受的。前面第一节那个"第一版"，问题不在 Core Image，在 createCGImage。

自己管纹理只在这几种情况下值得：

内存红线：Extension 里那 50MB，Core Image 的内部缓存是黑盒，你需要每一字节可归因。
多级 GPU 管线：滤镜、转场、合成叠在一起，中间结果要留在 GPU 上传给下一级，Core Image 的中间纹理管理你控制不了。
4K / 60fps：这时 Core Image 的调度开销本身开始显著。

三条一条都不占，就别自己写。写了之后第四、五节那些生命周期问题全部变成你的。

十、收尾：三条可以带走的

第一，零拷贝省的不是拷贝，是所有权的简单性。 拷贝之后每份数据一个主人，清清楚楚；零拷贝之后一块内存三个句柄，每个句柄的引用计数只保护自己那一层关心的东西——MTLTexture 保护内存存在，CVPixelBuffer 保护池不回收，CVMetalTexture 把两者绑在一起。你省掉的 memcpy，全部变成了"这个对象要活到什么时候"的判断。做零拷贝改造的时候，先画引用关系图，再删拷贝代码。

第二，在池化系统里，持有比拷贝贵。 拷贝消耗的是你自己的内存，持有消耗的是池的槽位，而池的槽位是生产者的命脉——ReplayKit 停止送帧、解码器阻塞、编码器排队，都是池被握住的表现。所以零拷贝管线的每一处持有都要有界：completed handler 让持有恰好够长，flush 和分配阈值让持有不会更长。

第三，retain 保护的是分配，不是内容。 这是整篇最反直觉的一句。引用计数告诉你"这块内存不会被 free"，不告诉你"这块内存的内容不会被改写"。任何复用内存的系统（池、环形缓冲、双缓冲）都有这个性质，而 bug 的表现永远不是崩溃，是数据错位——画面倒退一帧、音频串到下一段、日志里出现半条上一次的记录。看到这种症状，先查谁在复用，再查谁在持有。

回到开头那三个症状。内存上涨是缓存没 flush 加池没上限；画面倒退是只留了 MTLTexture 没留 CVMetalTexture；-6683 是你自己建的 buffer 没要 IOSurface。三个问题，同一张图。

如果你正在排查零拷贝管线的画面错乱，最快的验证方法是在 completed handler 里强行持有所有相关的 CVMetalTexture，看症状是否消失。消失了就是生命周期，没消失再查格式和 stride。

关于本文代码

文中的 Swift 示例用于说明引用关系、API 调用形态和生命周期的挂接位置，未逐行编译验证。直接用于工程需要补全：CVMetalTextureCache 的创建（CVMetalTextureCacheCreate）与所属线程、Renderer 的实际实现、错误码分支、withExtendedLifetime 在闭包捕获下的具体写法、输出池阈值与编码器排队深度的联动、以及多平面格式的双纹理映射（录屏引擎那篇有完整示例）。

文中的数值（每帧字节数、带宽、-6683 错误码、格式对应表）按公开的像素格式定义与 CoreVideo / Metal 头文件给出，可自行复核。IOSurface 的跨进程记账规则、行对齐的具体数值、以及 CVMetalTextureCacheFlush 的释放时机等以实际设备与 iOS 版本为准，文中明确标注了"观察"而非"规则"的部分。
