实现一个图形编辑器

本文目录

目录结构
依赖注入管理
项目中如何使用依赖注入
Shape 内部的渲染分层
图形内容层的绘制顺序
什么时候会更新各层
图形内部的状态机
图形装饰器
状态与装饰器如何配合

线构 --

项目预览

在线体验：https://shape\.ccxhq\.cn/
GitHub：https://github\.com/CCZX/line\-from

整体架构

界面层：负责面向用户展示编辑器界面并接收操作，包括工具栏、属性面板、画布容器和空状态等。它把用户意图交给下层服务，并订阅状态更新界面，本身不处理图形算法和底层绘制。
图形操作层：把鼠标、触控笔和键盘输入转换成明确的编辑动作，是“用户输入”到“领域操作”的入口。
- EventManager：监听 pointer 事件，生成包含视口坐标、屏幕坐标和缩放比例的事件载荷；根据当前工具选择交互模式，并按处理器链完成悬浮、选择、框选、移动、缩放、旋转、创建、连线和文字编辑等操作。
- Action：将创建、删除、属性修改等变更封装为可执行动作，由 ActionManager 分派执行，并通过 ActionLog 支持撤销、重做；前后置拦截器用于维护连线等关联关系。
- 快捷键：统一监听和匹配键盘组合键，将删除、全选、复制、撤销、重做及工具切换等命令转发给 Action、SelectService 或工具状态。
图形管理层：维护编辑器运行时的图形集合、选择状态和空间索引，为上层交互提供统一的数据访问与命中查询能力。
- ShapeManager：作为运行时图形仓库，负责图形的增删查、显示顺序、加入 Stage、命中检测和空间索引同步。
- QuadTreeManager：维护图形包围盒的四叉树空间索引，先快速筛出点选或区域查询的候选图形，减少逐个遍历全部图形的开销。
图形层：定义图形领域模型，封装几何、属性、状态、命中检测、序列化及交互装饰，使上层不必关心具体绘制细节。

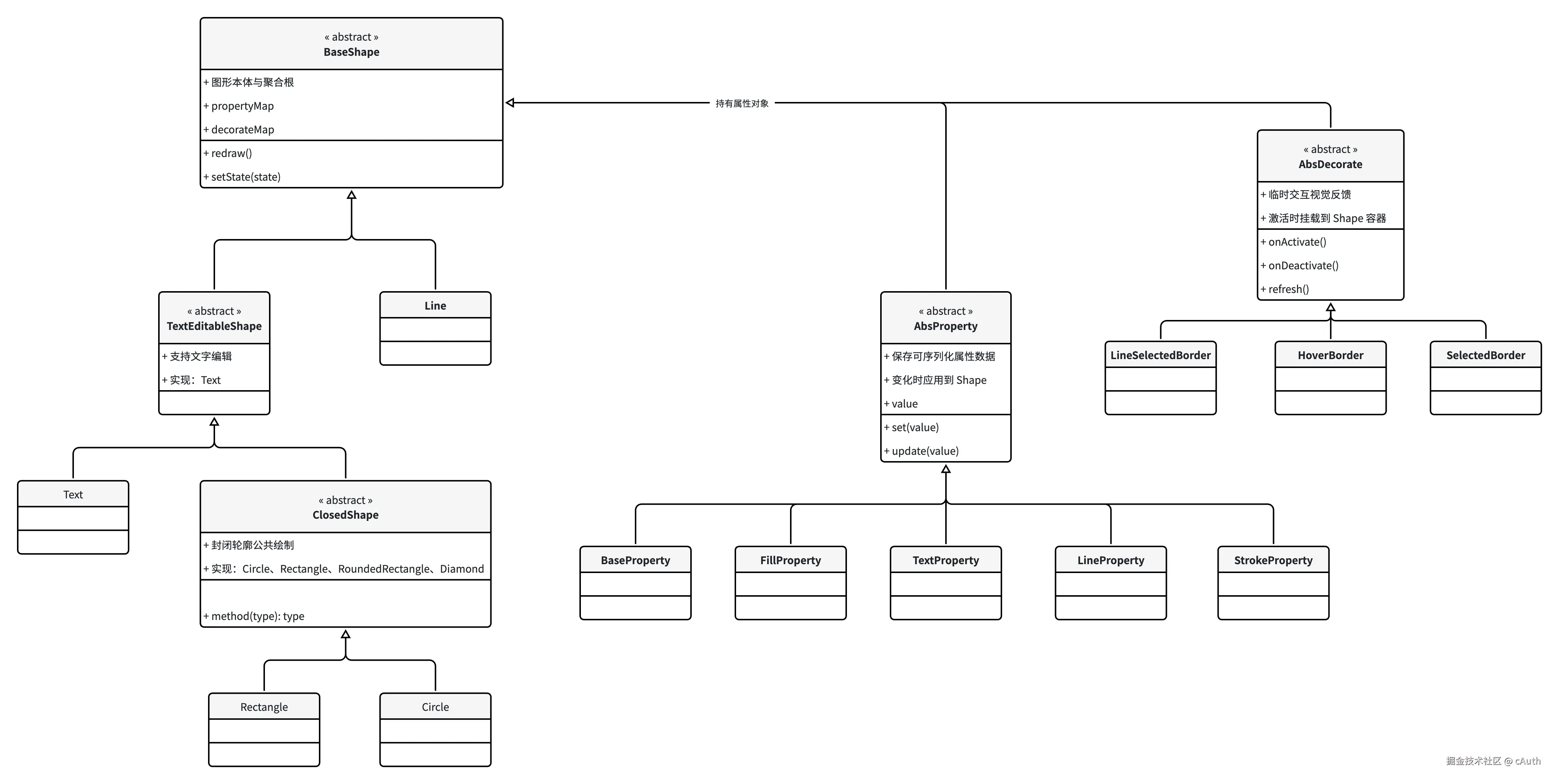

- Shape：BaseShape 提供图形 ID、容器、属性、装饰器、状态机、命中检测和序列化等公共能力；TextEditableShape 增加文字布局与编辑能力；ClosedShape 复用封闭图形的填充、描边和文字绘制流程；Text、Circle、Rectangle 等具体图形只需实现自身几何和绘制规则。
- Property：以属性对象驱动重绘。BaseProperty 管理位置、尺寸和旋转；FillProperty 管理填充颜色、透明度与手绘样式；StrokeProperty 管理描边颜色、宽度、透明度与线型。
- Decorate：绘制不属于图形内容本身的交互反馈，并随图形状态和缩放比例更新。HoverBorder 显示悬浮轮廓；SelectedBorder 显示选框、缩放手柄、旋转手柄和连线锚点；LineSelectedBorder 显示线的端点、途经点及虚拟中点手柄。
渲染层：负责把图形模型最终呈现在屏幕上，并提供画布场景、视口变换和具体绘制能力。
- Stage：持有 PixiJS Application 和根场景，管理渲染生命周期，并将图形容器加入场景。
- Viewport：作为所有图形的父容器，维护画布世界坐标系，处理平移、缩放、适配视图及坐标转换。
- PixiJS：提供 Graphics、Container、Text 等场景节点及高性能渲染能力。
- RoughJS：生成带随机种子的手绘风格路径，用于手绘填充、描边和相关视觉效果。
- React：渲染画布外的 DOM 界面，并负责组件生命周期、状态订阅以及界面层与领域服务的连接；具体图形仍由 PixiJS 绘制。

目录结构

每个目录后续会做成一个子 package

前端代码主要放在 src 下，并按照职责进行划分。整体上可以理解为：widget/ui 负责界面，domain 负责业务逻辑行为，shape 负责图形模型，canvas 负责底层画布，common 提供各层共用的基础设施。

src/
├── main.tsx、App.tsx   应用入口与整体组装
├── widget/             界面组件
├── domain/             编辑器领域逻辑与业务编排
│   ├── contract/       定义能力和依赖契约
│   └── service/        实现具体业务能力
├── shape/              图形领域模型
│   ├── contract/       图形数据与类型定义
│   ├── property/       图形属性
│   ├── state/          图形状态机
│   └── decorate/       选中、悬浮等交互装饰
├── canvas/             画布与渲染容器
├── common/             通用基础能力与依赖注入
├── i18n/               国际化资源
└── types/              全局类型补充

每个 package 下面都有一个 contract 和 service目录，那么它们的关系是什么？

contract：定义接口、描述能力，不包含具体实现，使其他模块可以依赖稳定契约
service：实现 contract 内的接口

依赖注入

项目使用了依赖注入的方式来管理 service 的生命周期，依赖注入有诸多好处，比如：降低耦合、统一管理 service 的生命周期、方便替换和测试等等，这里就不一一说明了。下面将说明项目中是如何使用依赖注入的

依赖注入管理

项目使用 InversifyJS 管理 service 的创建、复用与依赖关系，src/common 是整套依赖注入机制的基础设施层。业务代码只依赖接口对应的 Symbol，不直接依赖具体实现类。

在common/container.ts中创建并初始化全局 IoC 容器，并加载所有由装饰器声明的绑定

<span>import</span> { <span>Container</span>, <span>BindingScopeEnum</span> } <span>from</span> <span>'inversify'</span>;
<span>import</span> { buildProviderModule } <span>from</span> <span>'inversify-binding-decorators'</span>;
<span>import</span> <span>'@/domain'</span>; <span>// 副作用导入会执行各实现类上的装饰器</span>
<span>import</span> <span>'./service'</span>;

<span>const</span> container = <span>new</span> <span>Container</span>({
  <span>defaultScope</span>: <span>BindingScopeEnum</span>.<span>Singleton</span>,
});

container.<span>load</span>(<span>buildProviderModule</span>());

<span>export</span> { container };

在common/context.tsx中提供 ContextProvider、useInject、useMultiInject 和 provideMultiple，方便在 React 组件中获取到

项目中如何使用依赖注入

使用依赖注入时遵循一个固定流程：先定义契约与 Token，再注册实现，最后由消费者按 Token 获取依赖。这样调用方只知道“需要什么能力”，不需要知道“由哪个类创建、何时创建”。

下面以 LoggerService 为例

1. 定义契约与运行时 Token

<span>export</span> <span>interface</span> <span>ILoggerService</span> {
  <span>log</span>(<span>message</span>: <span>string</span>): <span>void</span>;
  <span>warn</span>(<span>message</span>: <span>string</span>): <span>void</span>;
  <span>error</span>(<span>message</span>: <span>string</span>): <span>void</span>;
}

<span>export</span> <span>const</span> <span>ILoggerService</span> = <span>Symbol</span>(<span>'ILoggerService'</span>);

2. 注册实现

<span>import</span> { provide } <span>from</span> <span>'inversify-binding-decorators'</span>;
<span>import</span> { <span>ILoggerService</span> } <span>from</span> <span>'../contract'</span>;

<span>@provide</span>(<span>ILoggerService</span>)
<span>export</span> <span>class</span> <span>LoggerService</span> <span>implements</span> <span>ILoggerService</span> {
  <span>log</span>(<span>message</span>: <span>string</span>): <span>void</span> {
    <span>console</span>.<span>log</span>(<span>`[log]: <span>${message}</span>`</span>);
  }

  <span>warn</span>(<span>message</span>: <span>string</span>): <span>void</span> {
    <span>console</span>.<span>warn</span>(<span>`[warn]: <span>${message}</span>`</span>);
  }

  <span>error</span>(<span>message</span>: <span>string</span>): <span>void</span> {
    <span>console</span>.<span>error</span>(<span>`[error]: <span>${message}</span>`</span>);
  }
}

3. 在另一个 service 中注入

<span>import</span> { inject } <span>from</span> <span>'inversify'</span>;

<span>@provide</span>(<span>ICanvasInitService</span>)
<span>export</span> <span>class</span> <span>CanvasInitService</span> <span>implements</span> <span>ICanvasInitService</span> {
  <span>@inject</span>(<span>ILoggerService</span>)
  <span>private</span> loggerService!: <span>ILoggerService</span>;
}

4. 在 React 组件中获取

<span>const</span> <span>Component</span> = (<span></span>) => {
  <span>const</span> loggerService = useInject<<span>ILoggerService</span>>(<span>ILoggerService</span>);
  loggerService.<span>log</span>(<span>'Component render'</span>);

  <span>return</span> <span><span><<span>demo</span> /></span></span>
}

测试时可以把同一个 Token 绑定到 Fake 或 Mock 实现，消费者代码无需修改，这也是接口与实现分离带来的直接收益。

图形渲染

每个图形都继承自 BaseShape。Shape 的核心是一个 shape.container：它负责整体的位置、旋转和层级，内部再按从下到上的顺序放置不同渲染层。

Shape 内部的渲染分层

shape.container                  // 整体变换层
├─ graphics                     // 图形内容层
├─ textBackgroundView           // 文字衬底层
├─ textView                     // 文字层
└─ decorate.graphics            // 交互装饰层

1. 整体变换层：container

BaseProperty 把 x、y、width、height 和 rotation 应用到 container。移动和旋转只修改 container，不需要重新绘制内部内容；pivot 位于图形中心，因此图形会围绕中心旋转。

2. 图形内容层：graphics

负责图形本身的几何形状、填充和描边。例如矩形调用 drawRect()，圆形调用 drawCircle()。这一层始终位于最底部。

3. 文字层：textBackgroundView + textView

textView 显示图形中的文字，放在 graphics 上方；使用手绘填充时，textBackgroundView 会在文字下方增加干净的衬底，避免排线影响阅读。

4. 交互装饰层：decorate.graphics

Hover 边框、选中框、缩放手柄、旋转手柄和连线锚点都属于装饰层。它们不属于图形内容，只在状态机进入 Hover 或 Selected 状态时添加到 container，并始终显示在最上方；状态结束后会被移除。

图形内容层的绘制顺序

graphics.<span>clear</span>();

<span>drawTransparentPath</span>(); <span>// 透明命中区域</span>
<span>drawFill</span>();            <span>// 填充</span>
<span>drawStroke</span>();          <span>// 描边</span>
<span>drawText</span>();            <span>// 文字位于独立的上层</span>

封闭图形会先绘制一层不可见的完整轮廓，用于稳定的点击命中；随后依次绘制填充和描边。文字是独立的 PixiText，因此不会被填充或描边覆盖。

什么时候会更新各层

位置、旋转变化：只更新 container 的变换。
大小、填充、描边变化：清空并重绘 graphics。
文字变化：更新 textView，并重新计算文字布局。
Hover、选中状态变化：添加、刷新或移除 decorate.graphics。

可以把一个 Shape 理解为：container 管整体变换，graphics 画主体，textView 画文字，decorate.graphics 画交互状态。

Shape 创建完成后，ShapeManager 只需要把整个 shape.container 添加到 Viewport，内部所有层就会一起移动、缩放和旋转。

图形交互

Shape 内部使用 状态机 + 装饰器 管理交互表现：状态机决定图形当前处于什么状态，装饰器负责把这个状态显示出来。两者都由 BaseShape 持有。

图形内部的状态机

每个 Shape 在创建时都会生成一个 StateMachine，初始状态为 Normal。项目定义了 Normal、Hover、Selected、MultiSelected、Moving、Resizing、Rotating 和 Edit 等状态。

每个状态都继承 AbsState，主要包含三部分：

allowNextStateTypes：当前状态允许切换到哪些状态。
onActivate()：进入状态时执行。
onDeactivate()：离开状态时执行。

<span>export</span> <span>abstract</span> <span>class</span> <span>AbsState</span> {
  <span>public</span> <span>abstract</span> <span>type</span>: <span>ShapeStateEnum</span>;

  <span>protected</span> <span>shape</span>: <span>BaseShape</span>;

  <span>constructor</span>(<span>shape: BaseShape</span>) {
    <span>this</span>.<span>shape</span> = shape;
  }

  <span>public</span> <span>abstract</span> <span>onActivate</span>(): <span>void</span>;

  <span>public</span> <span>abstract</span> <span>onDeactivate</span>(): <span>void</span>;

  <span>public</span> <span>allowNextStateTypes</span>: <span>ShapeStateEnum</span>[] = [];
}

BaseShape.setState() 会通过 StateFactory 创建状态对象，并缓存在 stateMap 中重复使用。状态机只处理合法的状态切换，不负责绘制边框或手柄。

图形装饰器

装饰器是图形在不同状态状态下的样式和行为，是独立于图形内容的渲染，有以下装饰器

HoverBorder： 绘制鼠标悬停时的高亮边框。
SelectedBorder： 绘制选中边框、缩放手柄、旋转手柄和连线锚点。

连线图形会用 LineSelectedBorder 替换普通的 SelectedBorder，显示端点、途经点和虚拟中点手柄。

<span>onActivate</span>(<span></span>) {
  <span>this</span>.<span>draw</span>();
  shape.<span>container</span>.<span>addChild</span>(<span>this</span>.<span>graphics</span>);
}

<span>refresh</span>(<span></span>) {
  <span>this</span>.<span>draw</span>();
}

<span>onDeactivate</span>(<span></span>) {
  shape.<span>container</span>.<span>removeChild</span>(<span>this</span>.<span>graphics</span>);
}

装饰器激活时才会加入 shape.container，因此位于图形内容和文字的上方；状态结束后会从 container 中移除，不会修改图形本身的数据。

状态与装饰器如何配合

Hover：HoverState.onActivate() 激活 HoverBorder，离开时移除。
Selected：SelectedState.onActivate() 激活 SelectedBorder，离开时移除。
Resizing / Rotating： 继续使用 SelectedBorder，使操作过程中边框和手柄保持可见。
Normal： 不显示任何 Shape 内部装饰。

图形的尺寸、描边等属性变化后，BaseShape.refreshDecorates() 会重新绘制装饰器；Viewport 缩放变化时，装饰器也会刷新，并用当前缩放比例调整线宽和手柄半径，使它们在屏幕上的视觉大小保持稳定。

状态机负责何时显示，装饰器负责显示什么。 状态切换只调用装饰器的激活、刷新和移除，不把交互样式混入图形主体的绘制逻辑。

后续

接下来会继续介绍图形交互、图形渲染相关的。
